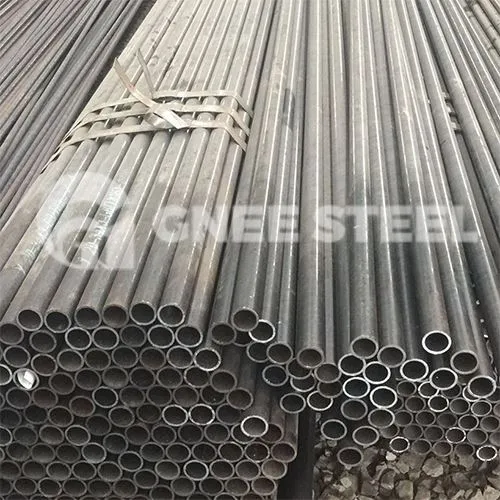

ASME SA335 / ASTM A335 Keterangan paip keluli aloi

ASME SA335 / ASTM A335, Chrome - Moly Pipe adalah aloi ferritik lancar - paip keluli yang dihasilkan dalam ketebalan dinding nominal atau minimum untuk perkhidmatan suhu tinggi. Pipa yang diperintahkan untuk spesifikasi ini sesuai untuk lenturan, flanging, operasi pembentukan yang serupa dan untuk kimpalan fusion.

ASTM A335 PIPES Rawatan Haba:
A335 Paip keluli gred hendaklah dipanaskan semula dan dilengkapi dalam keadaan penuh -, annealed isothermal, atau dinormalisasi dan terkawal. Jika dilengkapi dalam keadaan yang dinormalisasi dan marah, suhu pemanasan minimum untuk gred P5, P5B, P9, P21, dan P22 adalah 675 darjah, suhu pemanasan minimum untuk gred P1, P2, P11, P12, dan P 15 adalah 650 darjah.

Adalah disyorkan bahawa suhu untuk pembajaan harus sekurang -kurangnya 50 darjah di atas suhu perkhidmatan yang dimaksudkan; Oleh itu, pembeli harus menasihati pengilang jika suhu perkhidmatan melebihi 600 darjah.

Paip gred P1, P2, dan P12, sama ada panas - selesai atau sejuk - yang ditarik, boleh diberikan rawatan haba akhir pada 650 darjah hingga 705 darjah dan bukannya rawatan haba. Semua paip gred P5C hendaklah diberi rawatan haba akhir dalam julat dari 715 darjah hingga 745 darjah. Gred P92 dan P911 hendaklah dinormalisasi pada minimum 1040 darjah dan terkawal pada minimum 730 darjah sebagai rawatan haba akhir. Gred P122 hendaklah dinormalisasi pada minimum 1040 darjah, dan minimum pada minimum 730 darjah sebagai rawatan haba akhir. Gred P23 hendaklah dinormalisasi pada minimum 1040 darjah dengan penyejukan udara atau penyejukan dipercepatkan dan marah pada minimum 730 darjah sebagai rawatan haba akhir.

Standard: ASTM A335

Gred: P1, P2, P5, P9, P11, P91, P92

OD: 10.3-660mm

WT: 1.6-60mm

Panjang: 5.8m-12m atau kaki rawak

Teknikal: pelindapkejutan & pembajaan

Permohonan: Loji Kuasa Kebakaran Gas, Loji Kuasa Kebakaran Batubara, Tajuk dan Talian Wap, Paip Air Feed, Superheaters, dan Pemantauan.

ASME SA335 / ASTM A335 Spesifikasi Standard

ASME SA335 / ASTM A335 CHROME - Komposisi Kimia Paip Lancar Moly

Jenis keluli aloi yang diliputi oleh spesifikasi ASTM A335 - ASME SA335 direka dengan awalan "P", dari P5 hingga P92. Gred P11/P22 dan P91/92 biasanya terdapat di stesen janakuasa, manakala gred P5 dan P9 lebih biasa untuk permohonan dalam industri petrokimia. Gred P9 dan P91 berada dalam senarai, lebih mahal (paip lancar P91 mungkin kos kira -kira 5 € per kg.).

ASTM A335 Rendah - keluli aloi (Gred)	Uns setara	C kurang daripada atau sama dengan	Mn	P kurang daripada atau sama dengan	S kurang daripada atau sama dengan	Si kurang daripada atau sama dengan	Cr	Mo
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 Aloi Ferritik Lancar - Pipa Mekanikal Pipa Keluli

A335 rendah - paip aloi	Nombor uns	Kekuatan hasil KSI	Kekuatan tegangan ksi	Pemanjangan %	Rockwell	Brinell
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 Max
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 Max
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

Keperluan ujian

Melintang/membujur: ketegangan dan meratakan, kekerasan, ujian bengkok - untuk bahan yang telah menjadi haba - dirawat dalam relau batch, ujian ini hendaklah dibuat pada 5% daripada paip dari setiap nombor haba. Untuk lot yang lebih kecil, satu paip sekurang -kurangnya harus diuji

ASTM A335 GR. P91 akan mengalami kekerasan 250 HB / 265 HV (25 HRC)

Ujian hidro: hendaklah digunakan untuk setiap panjang paip

Ujian elektrik yang tidak menghancurkan - adalah pilihan

Diameter toleransi

A335 PIPE	Berakhir	Di bawah
NPS [DN]	dalam.	mm	dalam.	mm
1/8 hingga 1 1/2/dn 6 hingga 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
Lebih dari 1 1 / 2 hingga 4 / dn 40 hingga 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
Lebih dari 4 hingga 8 / dn 100 hingga 200	1/16 (0.062)	1.59	1/32 (0.031)	0.79
Lebih dari 8 hingga 12 / dn 200 hingga 300	3/32 (0.093)	2.38	1/32 (0.031)	0.79
Lebih dari 12 /> dn 300	+/- 1% daripada diameter luar yang ditentukan

Ketebalan dinding

Toleransi dalam WT, dalam %, dari yang ditentukan adalah:

1/8 hingga 2 1/2 [6 hingga 65] termasuk, semua nisbah T/D: lebih dari 20%, di bawah 12.5%

Di atas 2 1/2 [65], t/d

Di atas 2 1/2 [65], t/d> 5%: lebih 15%, di bawah 12.5%

t=ketebalan dinding yang ditentukan; D=diameter di luar yang ditentukan)

Jadual rujukan salib paip aloi ASTM Vs. Gred en

Paip Moly Chrome: Werkstoff vs En vs ASTM
Werkstoff /Din	En	ASTM
1.5415	16mo3	A335 Gred P1
1.7335	13crmo4-5	A335 Gred P11, P12
1.7380	10crmo9-10	A335 Gred P22
1.7362	X11crmo5	A335 Gred P5
		A335 Gred P9
1.4903	X10crmovnb9-1	A335 Gred P91
