Penerangan Produk
ASTM A192/ASME SA192 meliputi minimum - dinding - ketebalan, dandang keluli karbon lancar, dan tiub superheater untuk perkhidmatan tekanan tinggi -.
Saiz tiub dan ketebalan biasanya disediakan untuk spesifikasi ini adalah 1/2 inci hingga 7 dalam (12.7 hingga 177.8 mm) di luar diameter dan 0.085 hingga 1.000 dalam (2.2 hingga 25.4 mm), termasuk ketebalan dinding minimum. Tiub yang mempunyai dimensi lain boleh diberikan, dengan syarat tiub tersebut mematuhi semua keperluan lain dalam spesifikasi ini.
Nilai -nilai yang dinyatakan dalam unit pound - inci atau unit SI hendaklah dianggap secara berasingan sebagai standard. Di dalam teks, unit SI ditunjukkan dalam kurungan. Nilai -nilai yang dinyatakan dalam setiap sistem tidak setara tepat; Oleh itu, setiap sistem mesti digunakan secara bebas dari yang lain. Menggabungkan nilai -nilai dari kedua -dua sistem boleh mengakibatkan pematuhan bukan - dengan spesifikasi. Unit -unit pound inci - hendaklah terpakai melainkan jika penamaan "M" spesifikasi ini ditentukan dalam perintah itu.
Diameter luar: 12.7-177.8mm
Ketebalan dinding: 2.2-25.4mm
Panjang: 6-32m
Jenis: tiub lurus, u - tiub bengkok
Rawatan Haba:
Hot - Tiub selesai tidak perlu dirawat haba. Tiub siap sejuk hendaklah panas dirawat selepas sejuk akhir - akhir pada suhu 1200 darjah F [650 darjah] atau lebih tinggi.
spesifikasi standard
ASTM A192/ASME SA192 HIGH - Tekanan Komposisi Kimia Tube Boiler Karbon
| Gred | Komposisi Kimia (%) | |||||
| Jenis | C | SI | Mn | P | S | |
| ASTM A192/ASME SA192 | Lancar | 0.06~0.18 | 0.25max | 0.27~0.63 | 0.035max | 0.035max |
ASTM A192/ASME SA192 Tube Tube Mechanical Property
| Gred | Pemanjangan % | Ujian tegangan MPA atau N/mm2 | |
| A | Kekuatan hasil min | Kekuatan tegangan | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 Tube Steel untuk Keperluan Kekerasan Boiler
| Nombor kekerasan Brinell | Nombor kekerasan Rockwell |
| (Tiub 0.200 in. [5.1 mm] dan lebih dalam ketebalan dinding) | (Tiub kurang dari 0.200 inci [5.1 mm] dalam ketebalan dinding) |
| 137 Hb | 77 HRB |
| Saiz tiub untuk penukar haba & kondensor & dandang | |||||||||||
| Diameter luar | Bwg | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| Ketebalan dinding mm | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| mm | inci | Berat kg/m | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| Bentuk tiub:Lurus & u - bengkok & bersinar & bergelung | |||||||||||
| Tiub keluli tahan karat:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
| Tiub keluli karbon & aloi:A/SA178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

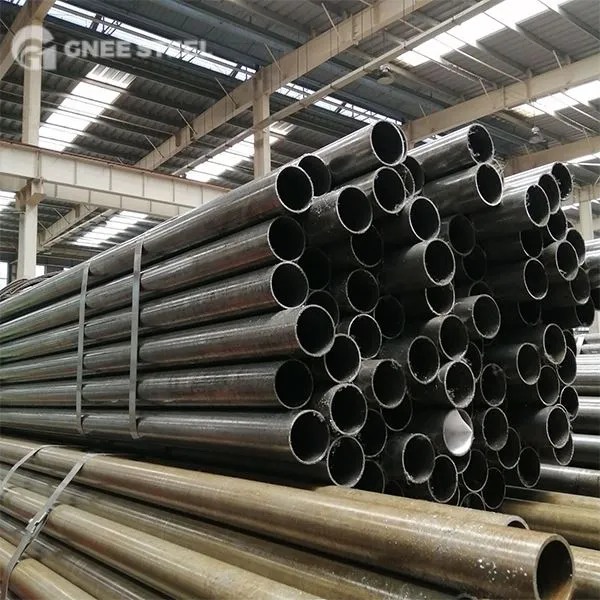

GNEE A192/SA192 PIPE dalam stok
A192 Boiler Tubes - Sa192 Dandang dan Tekanan Tekanan Tekanan - dandang dan tekanan kapal - keluli karbon - tinggi - - paip dan tiub lancar - a192 tiub keluli lancar - asme sa192 tiub keluli - asme sa192 superheater tiub {{17}
Perbandingan ASTM A192/SA192 dan Bahan Tube dan Bahan Karbon Lain
- VS ASTM A106 GR.B:ASTM A106 GR.B Paip keluli karbon biasanya digunakan untuk suhu tinggi -, tinggi - paip tekanan, tetapi ia tidak direka khusus untuk ketebalan dinding minimum yang diperlukan untuk dandang/superheater. ASTM A106 GR.B Paip keluli karbon biasanya mempunyai dinding tebal daripada A192/SA192 dari spesifikasi yang sama, menawarkan tekanan yang lebih tinggi - kapasiti tetapi pemindahan haba yang lebih rendah dan kos yang lebih tinggi. Paip keluli karbon ASTM A106 Gr.B biasanya digunakan dalam garis stim utama dandang dan garisan air suapan, manakala paip keluli karbon ASTM A192/SA192 direka khusus untuk superheater dan bundle penukar haba dandang, di mana dinding nipis diperlukan untuk pemindahan haba yang cekap.
- VS ASTM A210 GR.A1:ASTM A210 GR.A1 adalah tiub lancar keluli karbon - karbon yang digunakan dalam dandang dan superheater. Oleh kerana kandungan karbon yang lebih tinggi, kekuatan dan kekerasannya melampaui A192/SA192, dan ia digunakan terutamanya dalam aplikasi yang memerlukan kekuatan yang lebih tinggi.
Ujian dan pemeriksaan yang diperlukan untuk paip keluli karbon ASTM A192/SA192
- Ujian tegangan: Ini dilakukan pada sampel yang diambil dari setiap kumpulan tiub keluli untuk mengesahkan kekuatan tegangan, kekuatan hasil, dan pemanjangan.
- Ujian kekerasan: Ini biasanya dilakukan pada setiap tiub atau batch.
- Ujian Tekanan Hidraulik: Ini adalah wajib bagi setiap tiub. Tekanan ujian sangat tinggi dan dikekalkan selama sekurang -kurangnya 5 saat untuk memastikan tiada kebocoran atau ubah bentuk kekal, memastikan keselamatan di bawah tekanan.
- Non - Ujian Destructive: Standard biasanya memerlukan ujian semasa eddy atau ujian ultrasonik (atau gabungan kedua -duanya) untuk mengesan kecacatan longitudinal, dan ini mesti dilakukan pada setiap tiub.
Kegunaan & Permohonan:
1. Tiub Boiler: Tiub A192/SA192 digunakan terutamanya dalam sistem dandang untuk aplikasi tekanan tinggi - dan superheating. Mereka bekerja secara meluas di loji kuasa, loji tenaga terma, dan dandang perindustrian untuk menjana stim. Tiub A192/SA192 mempamerkan kekonduksian terma yang sangat baik dan kekuatan tegangan yang tinggi, menjadikannya sesuai untuk mengendalikan suhu dan tekanan yang tinggi.
2. Penjual heat: tiub A192/SA192 digunakan dalam penukar haba di mana pemindahan haba yang cekap diperlukan. Tiub ini sering digunakan dalam aplikasi yang melibatkan cecair - ke - cecair atau gas - ke - pertukaran haba cecair, seperti dalam sistem HVAC, unit penyejukan, dan peralatan proses perindustrian. Pembinaan lancar tiub A192/SA192 memastikan aliran cecair licin dan meminimumkan penurunan tekanan.
3.Condensers: Tiub A192/SA192 Cari aplikasi dalam unit kondensor yang merupakan sebahagian daripada pelbagai sistem seperti loji kuasa dan unit penyejukan. Condensers bertanggungjawab untuk memindahkan haba dari wap ke keadaan cair, dan tiub A192/SA192 menawarkan keupayaan pemindahan haba yang sangat baik untuk tujuan ini.
4. PETROLEUM Penapisan: tiub A192/SA192 kadang -kadang digunakan dalam proses penapisan petroleum, terutamanya dalam aplikasi yang melibatkan suhu tinggi - dan tinggi - cecair tekanan. Tiub ini digunakan untuk pertukaran haba, pengangkutan bendalir, dan fungsi kritikal lain dalam operasi penapisan.
