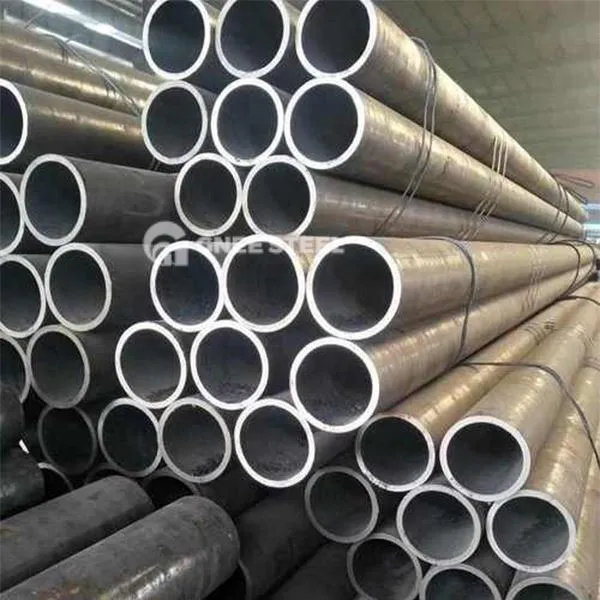

Spesifikasi tiub Bolier A210/A210m
1.1 Spesifikasi ini meliputi minimum - dinding - ketebalan, medium lancar - keluli karbon, tiub dandang, dan dandang dandang, termasuk hujung selamat (lihat nota 1), gerbang dan tiub tetap, dan tiub super.
NOTA 1: Jenis ini tidak sesuai untuk mengakhiri selamat dengan Forge Welding.
1.2 Saiz tiub dan ketebalan biasanya disediakan untuk spesifikasi ini adalah 1/2 inci hingga 5 inci. [12.7 hingga 127 mm] di diameter luar dan 0.035 hingga 0.500 inci. [0.9 hingga 12.7 mm], inklusif, dalam ketebalan dinding minimum. Tiub yang mempunyai dimensi lain boleh diberikan, dengan syarat tiub tersebut mematuhi semua keperluan lain dalam spesifikasi ini.
1.3 Keperluan harta mekanikal tidak digunakan untuk tiub lebih kecil daripada 1/8 inci [3.2 mm] di dalam diameter atau 0.015 inci. [0.4 mm] dalam ketebalan.
1.4 Spesifikasi ini meliputi gred A - 1 dan C dari dandang dan tiub superheater yang lancar dengan keperluan kimia dan ketegangan yang berlainan. (Jadual 1, Jadual 3, dan Bahagian 11.)
OD: 1/2in-5in (12.7-127mm),
WT: 0.035in-0.500in (0.9-12.7mm)
Gred: ASTM A210 Gred A1, ASTM A210 Gred C
Permohonan: Untuk tinggi, tengah, rendah - dandang tekanan dan tujuan tekanan
Komposisi Kimia ASTM A210/A210M Superheater Tubes
|
Gred |
Karbon |
Mangan |
Fosforus |
Sulfur |
Silikon |
|
ASTM A210 GR A1 |
0.27% max |
0.93% max |
0.035% max |
0.035% max |
0.10% min |
|
ASTM A210 GR C |
0.35% max |
0.29% - 1.06% |
0.035% max |
0.035% max |
0.10% min |
Ciri -ciri Mekanikal ASTM A210/A210M Tiub Bolier Lancar
|
Gred |
P # |
Kekuatan tegangan |
Hasil |
Kekerasan max |
Semak Inventoryon |
|
|
ASTM A210 GR A1 |
P 1 |
KSI: 60 MPa: 415 |
KSI: 37 MPa: 255 |
79 HRB (Rockwell B) |
143 HB (Brinell) |
A210 gr inventori |
|
ASTM A210 GR C |
P 1 |
KSI: 70 MPa: 485 |
KSI: 40 MPa: 275 |
89 HRB (Rockwell B) |
179 Hb (Brinell)
|
A210 gr inventori |
Ketebalan Dinding & Toleransi ASTM A210/A210M Medium Lancar - keluli karbon
|
Diameter luar, mm |
Toleransi, % |
|
|
Hot Rolled |
OD kurang daripada atau sama dengan 101.6, WT kurang daripada atau sama dengan 2.4 |
+40/-0 |
|
OD kurang daripada atau sama dengan 101.6, 2.4 ＜ wt kurang daripada atau sama dengan 3.8 |
+35/-0 |
|
|
OD kurang daripada atau sama dengan 101.6, 3.8 ＜ wt kurang daripada atau sama dengan 4.6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6, 2.4 ＜ wt kurang daripada atau sama dengan 3.8 |
+35/-0 |
|
|
OD>101.6, 3.8 ＜ wt kurang daripada atau sama dengan 4.6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Diameter luar, mm |
Toleransi, % |
|
Sejuk ditarik |
Od kurang daripada atau sama dengan 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Diameter luar & toleransi ASTM A210/A210M tiub bolier lancar
|
Diameter luar, mm |
Toleransi, mm |
|
|
Hot Rolled |
Od kurang daripada atau sama dengan 101.6 |
+0.4/-0.8 |
|
101.6 ＜ Od kurang daripada atau sama dengan 177.8 |
+0.4/-1.2 |
|
|
|
Diameter luar, mm |
Toleransi, % |
|
Sejuk ditarik |
OD ＜ 25.4 |
±0.10 |
|
25.4 kurang daripada atau sama dengan OD kurang daripada atau sama dengan 38.1 |
±0.15 |
|
|
38.1 ＜ OD ＜ 50.8 |
±0.20 |
|
|
50.8 kurang daripada atau sama dengan OD ＜ 63.5 |
±0.25 |
|
|
63.5 kurang daripada atau sama dengan OD ＜ 76.2 |
±0.30 |
|
|
76.2 kurang daripada atau sama dengan OD kurang daripada atau sama dengan 101.6 |
±0.38 |
|
|
101.6 ＜ Od kurang daripada atau sama dengan 177.8 |
+0.38/-0.64 |
Spesifikasi Dimensi A210/A210M Tube Bolier Lancar
