Perihalan Tiub Keluli Lancar Suhu Rendah ASTM A333
Paip lancar ASTM A333 ialah bahan paip yang direka khusus untuk persekitaran kriogenik, mengekalkan integriti dan kefungsian strukturnya di bawah keadaan operasi yang melampau. Bahan paip ini digunakan terutamanya dalam sistem pengangkutan dalam industri seperti minyak, gas, dan bahan kimia, terutamanya dalam persekitaran operasi yang memerlukan suhu antara -40 darjah hingga -101 darjah . Disebabkan prestasi kriogeniknya yang sangat baik, paip lancar ASTM A333 memainkan peranan penting dalam pengekstrakan tenaga dan projek pengangkutan di kawasan sejuk seperti Bulatan Artik.
Komposisi Kimia paip ASTM A333
| Komposisi kimia % | |||||||||
| Gred | 1 | 3 | 4 | 6 | 7 | 8 | 9 | 10 | 11 |
| C, maks | 0.3 | 0.19 | 0.12 | 0.3 | 0.19 | 0.13 | 0.2 | 0.2 | 0.1 |
| Mn | 0.40-1.06 | 0.31-0.64 | 0.5-1.05 | 0.29-1.06 | 0.9, maks | 0.9, maks | 0.4-1.06 | 1.15-1.5 | 0.6, maks |
| P, maks | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.035 | 0.025 |
| S, maks | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 | 0.025 |
| Si | – | 0.18-0.37 | 0.08-0.37 | 0.1,min | 0.13-0.32 | 0.13-0.32 | … | 0.1-0.35 | 0.35, maks |
| Ni | – | 3.18-3.82 | 0.47-0.98 | – | 2.03-2.57 | 8.4-9.6 | 1.6-2.24 | 0.25, maks | 35-37 |
| Cr | – | – | 0.44-1.01 | – | – | – | – | 0.15, maks | 0.5, maks |
| Cu | – | – | 0.4-0.75 | – | – | – | 0.75-1.25 | 0.15, maks | – |
| Al | – | – | 0.04-0.3 | – | – | – | – | 0.06, maks | – |
| V, maks | – | – | – | – | – | – | – | 0.12 | – |
| Nb, maks | – | – | – | – | – | – | – | 0.05 | – |
| Mo, maks | – | – | – | – | – | – | – | 0.05 | 0.5, maks |
| Co | – | – | – | – | – | – | – | – | 0.5, maks |
| Mn | 0.40-1.06 | 0.31-0.64 | 0.5-1.05 | 0.29-1.06 | 0.9, maks | 0.9, maks | 0.4-1.06 | 1.15-1.5 | 0.6, maks |
Paip ASTM A333, ASTM A333 Tiub Keluli Lancar Suhu Rendah Sifat Mekanikal
| GRED | 1 | 3 | 4 | 6 | 7 | 8 | 9 | 10 | 11 |
| Kekuatan tegangan, min, Mpa | 380 | 450 | 415 | 415 | 450 | 690 | 435 | 550 | 450 |
| Kekuatan hasil, min, Mpa | 205 | 240 | 240 | 240 | 240 | 515 | 315 | 450 | 240 |
| Pemanjangan, min,(s Lebih daripada atau sama dengan 8mm) | 35% | 30% | 30% | 30% | 30% | 22% | 28% | 22% | 18% |
| Pemanjangan, min, (Bulatan piawai) | 28% | 22% | 22% | 22% | 22% | 16% | – | 16% | – |
| Pemanjangan (s<8mm)Percentage reduction from basic each reduction of 8mm of wall thickness | 1.75 | 1.5 | 1.5 | 1.5 | 1.5 | 1.25 | 1.5 | 1.25 | – |
Keperluan Kesan
| Saiz Spesimen, min | Nilai Impak Bar Takik Purata Minimum Setiap Set Tiga Spesimen | Nilai Impak Bar Takik Minimum Satu Spesimen Sahaja Set | Suhu Kesan | ||||
| kaki-lbf | J | kaki-lbf | J | Gred | Kesan Min Ujian Temp |
||
| 10 kali 10 | 13 | 18 | 10 | 14 | F | C | |
| 10 kali 7.5 | 10 | 14 | 8 | 11 | 1 | -50 | -45 |
| 10 kali 6.67 | 9 | 12 | 7 | 9 | 3 | -150 | -100 |
| 10 kali 5 | 7 | 9 | 5 | 7 | 6 | -50 | -45 |
| 10 hingga 3.33 | 5 | 7 | 3 | 4 | |||
| 10 kali 2.5 | 4 | 5 | 3 | 4 | |||
Kawasan Permohonan
Industri Petrokimia: Digunakan dalam pembuatan saluran dan saluran paip tekanan kriogenik, dan saluran paip penukar haba kriogenik dalam industri petroleum dan kimia, memenuhi keperluan untuk digunakan dalam persekitaran kriogenik, seperti tangki simpanan gas asli cecair dan saluran paip penghantaran kriogenik.
Gas Asli: Sesuai untuk saluran paip penghantaran gas asli dan tangki simpanan, memastikan operasi yang selamat dalam persekitaran kriogenik.
Bidang Lain: Juga digunakan dalam industri kuasa, aeroangkasa dan pembinaan kapal, seperti sebagai bahan struktur utama dalam pembuatan kondenser dan dandang dalam peralatan kuasa, dan sebagai bahan struktur utama dalam sistem hidraulik dan sistem bahan api dalam bidang aeroangkasa.

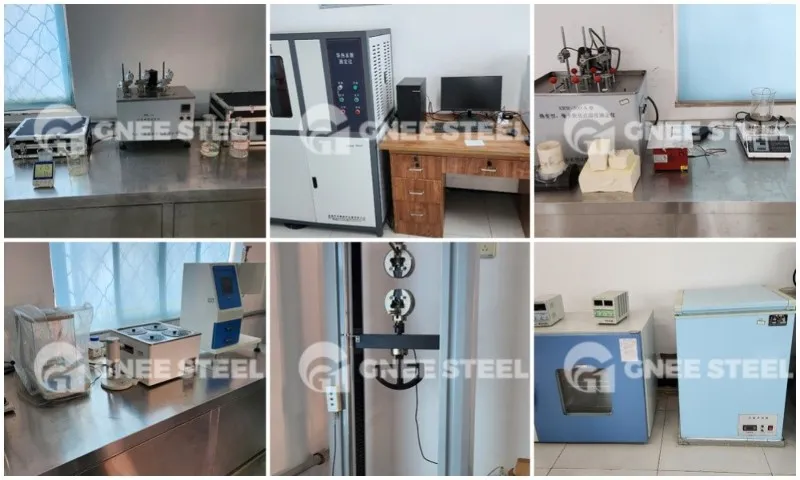

Ujian dan pemeriksaan
Pembungkusan dan penghantaran
